SC32F5632(64)系列是專為電機控制及數字電源開發的高性能MCU，采用ARM Cortex-M0內核并內置Coproc協處理器，可有效加速電機矢量控制運算。片內集成了多路增強型 PWM ，12位精度的多通道ADC轉換器及內置的高性能運算放大器，可在對電流精確控制的同時獲得較高的性價比。ETIMER可實時捕獲電機霍爾信號，精準轉換為電機轉子位置，非常適合電動兩輪車控制系統的開發。

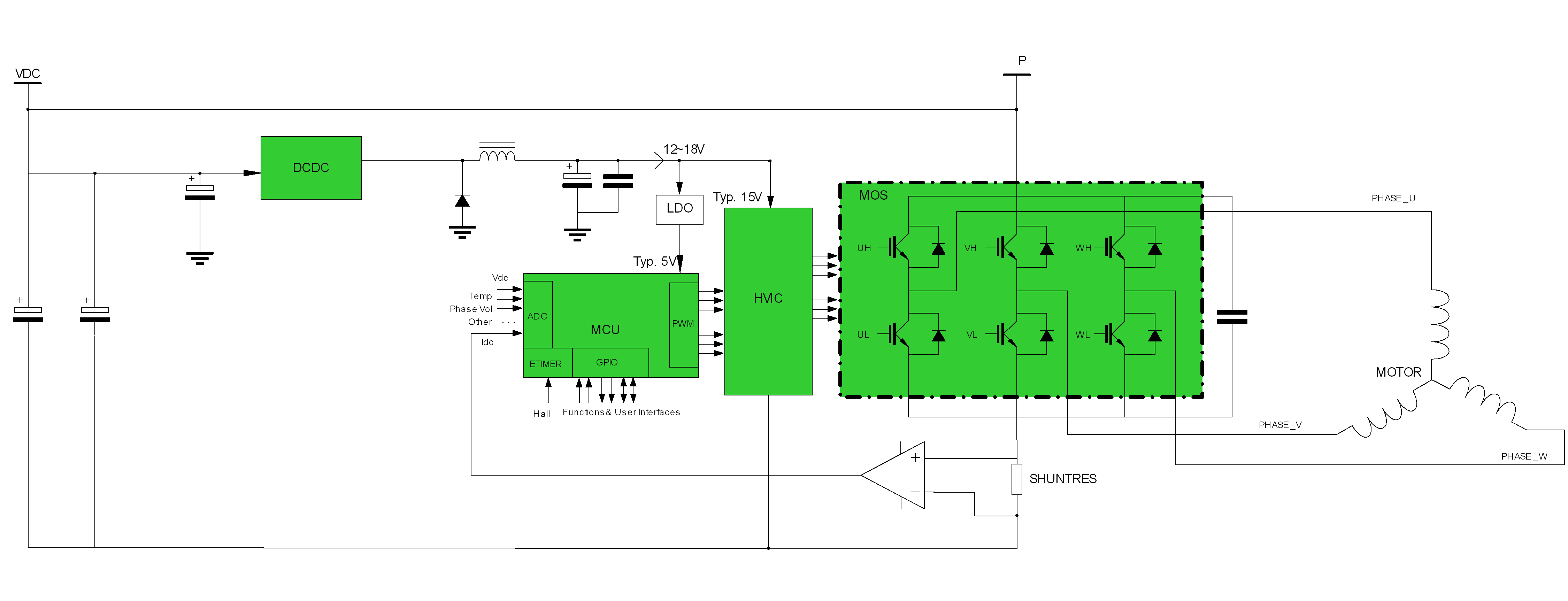

士蘭微電動兩輪車控制系統典型拓撲如下：
| 拓撲分類 | 產品分類 | 典型產品型號 | 典型封裝 | 產品描述 |
|---|---|---|---|---|
| 分立器件成品 | 分立器件成品 | SVG095R5NT | TO-220-3L | 120A90V |
| 分立器件成品 | 分立器件成品 | SVG095R0NT(S) | TO-263-2L | 120A90V |
| 柵極驅動集成電路 | 柵極驅動集成電路 | SDH21263 | SOP-8-225-1.27 | 225V高壓半橋驅動電路 |
| DC-DC電路 | DC-DC電路 | SD4938 | SOP-8-225-1.27 | 150V電流模式PWM控制器 |
| DC-DC電路 | DC-DC電路 | SD4931 | SOP-8-225-1.27 | 100V電流模式PWM控制器 |
| 標題 | 類型 | 大小 (KB) | 日期 | 下載最新中文版本 |
|---|---|---|---|---|
| SilanPro用戶手冊 | 3072 | 2020-04-03 | SilanPro用戶手冊_1.3 | |
| SilanPro使用注意事項 | 570 | 2020-04-03 | SilanPro使用注意事項_1.0 |
