SLP74GTL2014
四通道LVTTL至GTL收發器

SLP74GTL2014是一款四通道收發器，用做LVTTL和GTL-/GTL/GTL+間的轉換接口。收發器電源電壓設計為3.0到3.6V，其LVTTL輸入端能夠承受高達5.5V的電平，允許直接訪問TTL或者CMOS輸入。在控制端DIR的控制下，收發器可以作為L(zhǎng)VTTL至GTL或者GTL至LVTTL的轉換器。輸入?yún)⒖茧妷篤REF的可變范圍為0.5V到VCC/2之間。

收發器特別設計了斷電保護電路以提供斷電時內部電路的保護能力。斷電保護電路可以關斷輸出電路，防止斷電后外部電流流入收發器造成意外的損傷。


主要特點

  • LVTTL輸入最高可承受5.5V電壓

  • 直接訪問TTL或5V CMOS

  • 可作為GTL至LVTTL或LVTTL至GTL收發器

  • 可變范圍0.5到VCC/2的參考電壓VREF

  • 允許部分?jǐn)嚯?/p>

  • 靜電防護性能：

  • HBM超過2000V

  • CDM超過1000V

  • 抗閂鎖能力超過500mA

  • 工作溫度范圍：-40°C ~ +85°C


產品規格分類
產品名稱 封裝形式 打印名稱 環保等級 包裝 備注
SLP74GTL2014JYTR TSSOP-14-225-0.65 GL2014 無鹵 編帶

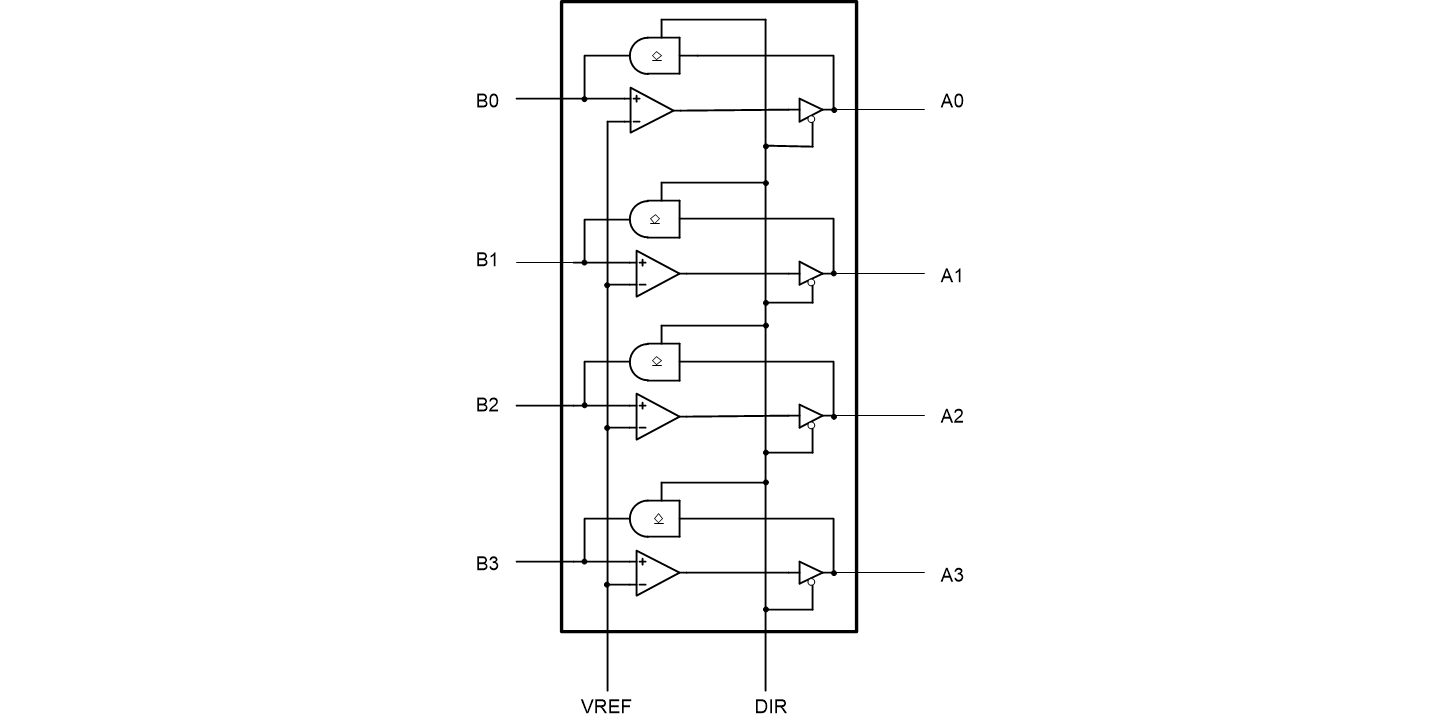

內部框圖

SLP74GTL2014 （1440-720）.png

技術文檔
標題 類型 大小 (KB) 日期 下載最新中文版本
SLP74GTL2014 PDF 223 2024-03-22 SLP74GTL2014 簡要版說明書
封裝外形圖
